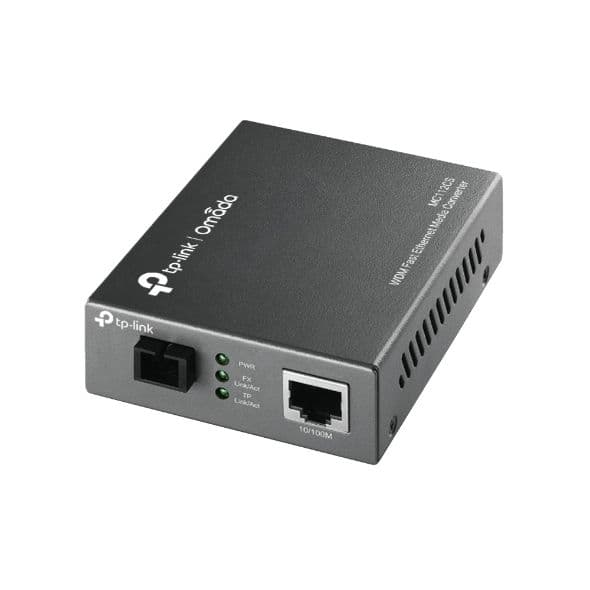

MC112CS

Omada 10/100Mbps-WDM-Medienkonverter

• Entspricht den Standards 802.3u 10/100Base-TX und 100Base-FX

• Automatische Aushandlung des Übertragungsmodus Halbduplex/Vollduplex

• Verwendet WDM-Technologie, um Daten über eine einzelne Faser zu senden und zu empfangen

• Erweitert die Glasfaserreichweite auf bis zu 20 km

Produktvorteile

WDM-Technologie reduziert die Verkabelungskosten durch die Nutzung von nur einem Glasfaserkabel für Senden und Empfangen.

Unterstützt 100BASE-FX-Faser zu 10/100Base-TX-Kupfer oder umgekehrt.

Geeignet für den Einsatz als eigenständiges Gerät oder in Kombination mit dem MC1400-Chassis.

Überträgt Daten über Singlemode-Glasfaser auf Distanzen von bis zu 20 Kilometern.

Produktfunktion

Der MC112CS ist ein Medienkonverter für die Umwandlung von 100BASE-FX-Faser in 10/100Base-TX-Kupfermedien oder umgekehrt. Dank WDM-Technologie wird nur ein einziges Glasfaserkabel für Senden und Empfangen benötigt, wodurch sich die Verkabelungskosten halbieren. Das Gerät unterstützt IEEE 802.3u sowie Singlemode-Glasfaserkabel mit SC-Typ-Stecker und arbeitet mit 1310 nm beim Senden und 1550 nm beim Empfangen. Es eignet sich für den eigenständigen Einsatz oder zusammen mit dem MC1400-Chassis und unterstützt Auto-MDI/MDI-X sowie automatische Duplex-Aushandlung am TX-Port.

Lieferumfang

• MC112CS • Netzadapter • Installationsanleitung

Build Features

WDM-Technologie für effizientere Glasfaserverbindungen.

Half-/Full-Duplex für den FX-Port.

Kompaktes eigenständiges Gerät ohne Chassis-Bedarf.

Auto-MDI/MDI-X und Auto-Negotiation am TX-Port.

Spezifikationen


Standards und Protokolle	IEEE 802.3i, IEEE 802.3u
Grundfunktionen	Adopts WDM technology; Half/Full-Duplex transfer mode for FX port; Extends fiber distance up to 20 km
Ports	1× 100M SC/UPC port; 1× 10/100M RJ45 port (Auto MDI/MDIX)
Wellenlänge	1310 nm Tx / 1550 nm Rx
WDM beim Senden	1310 nm
WDM beim Empfang	1550 nm
Kabel für 10BASE-T	UTP category 3, 4, 5 cable (max. 100 m); EIA/TIA-568 100Ω STP (max. 100 m)
Kabel für 100BASE-T	UTP category 5, 5e cable (max. 100 m); EIA/TIA-568 100Ω STP (max. 100 m)
Kabel für 100BASE-FX	Single-mode Fiber
Abmessungen (B×T×H)	94,5 × 73,0 × 27,0 mm
Spannungsversorgung	Externer Netzadapter
Maximale Leistungsaufnahme	1,18 W
LED	PWR, Link/Act
Sicherheit und Emissionen	FCC, CE, RoHS
Lieferumfang	MC112CS; Netzadapter; Installationsanleitung
Umgebung	Betriebstemperatur: 0 °C bis 40 °C; Lagertemperatur: -40 °C bis 70 °C; Betriebsfeuchtigkeit: 10 % bis 90 % nicht kondensierend; Lagerfeuchtigkeit: 5 % bis 90 % nicht kondensierend
